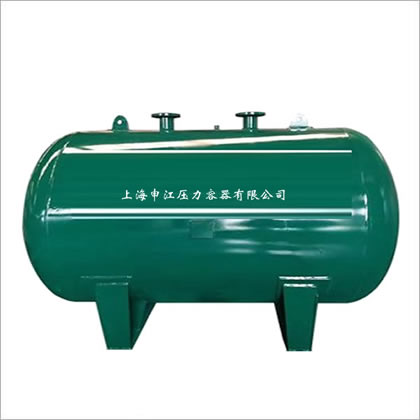

  卧式储气罐


卧式储气罐(0.8~1.6MPa)




品  牌:申江牌储气罐



容  积:0.1~100【m3】



排气压力:0.8~7.0【MPa】



材  质:Q345R/SUS304



介       质:空气、蒸汽、氮气、氧气、水



使用年限:10~15年

  储气罐(压力容器),又名压缩空气储气罐,是专门用于储存压缩空气的压力容器,主要用于
  存气缓冲,同时起稳定系统压力的作用,避免空压机频繁加卸载和除掉大部分的液态水。


  全国免费热线:13918664322



  • 产品详情
  • 产品参数

  储气罐压力表
  储气罐压力表的主要作用是显示罐体内介质压力的指示表,压力表每年应校验一次
  ,有检验合格证,使用中如果发现压力表损坏,应及时更换,确保压力表指示准确。


















压力表




储气罐安全感阀




当储气罐压力超过规定值时,可以释放压力,使罐体内的压力小于规定值。


  一般气体的安全阀会装在罐体侧面或上面。










安全阀


  储气罐作用
  与空压机、冷干机、过滤器等设备配套使用,组成工业生产上的动力源压缩空气站。














储气罐

  CAD储气罐图纸

  碳素钢和低合金钢储气罐(0.8MPa~1.6MPa)


序号

规格

设计
温度°C

容量总高H1

容器
内径φ

进气口

出气口

支座

安全阀
接口

排污阀
接口

容积/工作压力

H2

DN

螺纹式

H3

DN

螺纹式

D

d

1

0.3/0.8

110

1594

550

642

50

Rp11/2

1242

50

Rp11/2

400

20

Rp3/4

R1/2

2

0.3/1.0

1594

642

1242

3

0.3/1.3

1598

644

1244

4

0.3/1.6

1598

644

1244

5

0.6/0.8

110

1905

700

680

65

Rp11/2

1550

65

Rp11/2

490

24

Rp3/4

R1/2

6

0.6/1.0

1907

681

1551

7

0.6/1.3

1909

682

1552

8

0.6/1.6

1907

681

1551

9

1.0/0.8

110

2305

800

690

65

Rp11/2

1920

65

Rp11/2

560

24

Rp1

R1/2

10

1.0/1.0

2307

691

1921

11

1.0/1.3

2305

690

1920

12

1.0/1.6

2307

691

1921

13

1.5/0.8

110

2265

1000

760

65

Rp2

1810

65

Rp2

700

24

Rp1

R1/2

14

1.5/1.0

2265

760

1810

15

1.5/1.3

2267

761

1811

16

1.5/1.6

2566

900

753

65

Rp2

2118

65

Rp2

630

24

Rp1

R1/2

17

2.0/0.8

110

2780

1000

760

80

Rp2

2320

80

Rp2

700

24

Rp11/4

R1/2

18

2.0/1.0

2780

760

2320

19

2.0/1.3

2782

761

2321

20

2.0/1.6

2786

763

2323

21

2.5/0.8

110

3300

1000

760

80



2840

80



700

24

Rp11/4

R1/2

22

2.5/1.0

3300

760

2840

23

2.5/1.3

3302

761

2841

24

2.5/1.6

2836

1100

788

80



2348

80



770

24

Rp11/4

R1/2

25

3.0/0.8

110

2920

1200

850

80



2410

80



906

24

Rp11/2

R3/4

26

3.0/1.0

2922

851

2411

27

3.0/1.3

2926

853

2413

28

3.0/1.6

2926

853

2413

29

4.0/0.8

110

3030

1400

910

100



2470

100



1050

24

Rp11/2

R3/4

30

4.0/1.0

3032

911

2471

31

4.0/1.3

3036

913

2473

32

4.0/1.6

3040

915

2475

33

5.0/0.8

110

3700

1400

910

100



2990

100



1050

24

Rp2

R3/4

34

5.0/1.0

3702

911

2991

35

5.0/1.3

3726

913

3013

36

5.0/1.6

3730

915

3015



  碳素钢和低合金钢储气罐(0.8MPa~1.6MPa)

序号 规格 设计
温度°C
容量总高
H1
容器
内径φ
进气口 出气口 支座 安全阀
接口
排污阀
接口
容积/工作压力 H2 DN H3 DN D d
37 6.0/0.8 110 4330 1400 910 125 3620 125 1050 24 Rp2 R3/4
38 6.0/1.0 4332 911 3621
39 6.0/1.3 4346 913 3633
40 6.0/1.6 4350 915 3635
41 8.0/0.8 110 3154 2000 1082 125 2362 125 1500 32 Rp2 R3/4
42 8.0/1.0 3156 1083 2363
43 8.0/1.3 3190 1100 2380
44 8.0/1.6 3194 1102 2382
45 10.0/0.8 110 3754 2000 1082 150 2962 150 1500 32 Rp21/2 R3/4
46 10.0/1.0 3756 1083 2963
47 10.0/1.3 3790 1100 2980
48 10.0/1.6 3794 1102 2982
49 12.0/0.8 110 4354 2000 1082 150 3562 150 1500 32 Rp21/2 R3/4
50 12.0/1.0 4356 1083 3563
51 12.0/1.3 4390 1100 3580
52 12.0/1.6 4394 1102 3582
53 15.0/0.8 110 4531 2200 1208 150 3618 150 1650 32 Rp21/2 R1
54 15.0/1.0 4533 1209 3619
55 15.0/1.3 4569 1227 3637
56 15.0/1.6 4573 1229 3639
57 20.0/0.8 110 5246 2400 1348 200 4168 200 1800 32 Rp3 R1
58 20.0/1.0 5250 1350 4170
59 20.0/1.3 5254 1352 4172
60 20.0/1.6 5258 1354 4174
61 25.0/0.8 110 6146 2400 1348 200 5068 200 1800 32 Rp3 R1
62 25.0/1.0 6150 1350 5070
63 25.0/1.3 6154 1352 5072
64 25.0/1.6 6158 1354 5074
65 30.0/0.8 110 6706 2500 1373 200 5603 200 1875 32 Rp3 R1
66 30.0/1.0 6710 1375 5605
67 30.0/1.3 6718 1379 5609
68 30.0/1.6 6722 1381 5611
69 40.0/0.8 110 8676 2500 1373 200 7413 200 1875 36 Rp3 R1
70 40.0/1.0 8680 1375 7415
71 40.0/1.3 8688 1379 7419

  ★本表中0.3m³ 、0.6m³、1.0m³、1.5m³、2.0m³ 五种规格储气罐有螺纹接头品种。
★本厂将保留对所有产品的外观设计和规格进行变更的权利,恕不另行通知。
★所列参数自2013年7月1日起执行。
